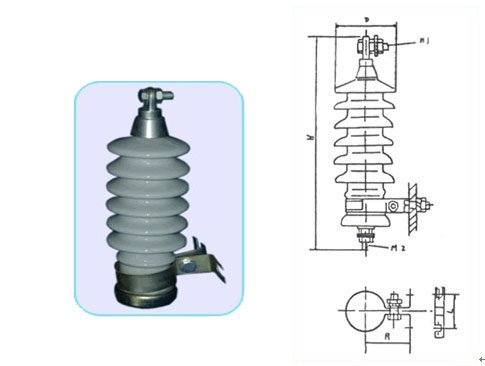

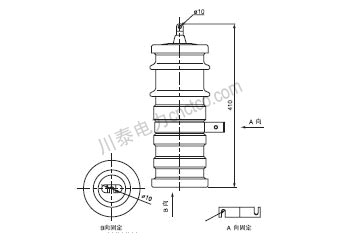

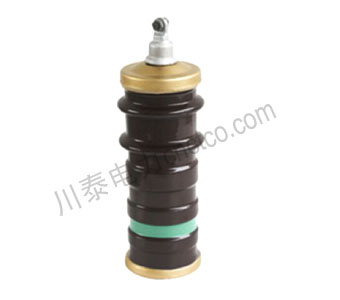

FCD系列旋转电机用磁吹阀式避雷器，是用于保护相应额定电压的交流旋转电机（包括发电机、同步调相机、调频机、电动机）和 高频阻波器的绝缘，免受大气过电压的损害。
FCD系列旋转电机用磁吹阀式避雷器，由于采用磁吹灭弧间隙，增大了灭弧能力，同时增大了续流值，相应地降低了残压。在火花 间隙旁并联分路电阻，使工频放电电压沿火花间隙均匀分布，提高工频放电电压，改善了冲击系数，而且利用改变间隙的主电容或杂散电容的办法，使间隙组之间的冲击电压分布不均匀，以降低避雷器的冲击放电电压，使其有较好的保护特性。
特性参数
产品型号 | 电机额定电压 kV (有效值) | 避雷器额定电压kV (有效值) | 工频放电电压 kV | 冲击放电电压 1.5-2.0μS ≮kV (峰值) | 8/20 μS 残压 (5kA) ≮kV (峰值) | 通流能力 | 电导电流 | 伞径 φ mm | 高度 H mm | ||
2mS方波 A | 8/20 μS 冲击 kA | 外施电压 kV | 电流值 ≮ μA | ||||||||
FCD3-3 | 3.15 | 3.8 | 7.5-9.5 | 9.5 | 9.5 | 400 | 10 | 3 | 30 | 100 | 220 |
FCD3-4 | 4 | 4.6 | 9-11.4 | 12 | 12.0 | 400 | 10 | 4 | 30 | 100 | 220 |
FCD3-6 | 6.3 | 7.6 | 15-18 | 19 | 19.0 | 400 | 10 | 6 | 30 | 100 | 220 |
FCD3-10 | 10.5 | 12.7 | 25-30 | 31 | 31.0 | 400 | 10 | 10 | 30 | 100 | 270 |
FCD3、FCD5系列特性表
型号 | FCD3-2 | FCD3-3 | FCD3-4 | FCD3-6 | FCD3-10 | FCD3-13 | FCD3-15 | ||
电机标称电压kV（有效值） | 3.15 | 6.3 | 10.5 | 13.8 | 15.75 | ||||
额定电压kV（有效值） | 2.3 | 3.8 | 4.6 | 7.6 | 12.7 | 16.7 | 19 | ||
工频放电电压kV（有效值） | 4.5～5.7 | 7.5～9.5 | 9～11.4 | 15～18 | 25～30 | 33～39 | 37～44 | ||
1.2/50μs冲击放电电压 | 6 | 9.5 | 12 | 19 | 31 | 40 | 45 | ||
残压(8/20μs) | 3kA | 6 | 9.5 | 12 | 19 | 31 | 40 | 45 | |
5kA | 6.4 | 10 | 12.8 | 20 | 33 | 43 | 49 | ||
电导 | 直流试验电压(kV) | 2 | 3 | 4 | 6 | 10 | 13.2 | 15 | |
电流不大于(μA) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
