产品介绍

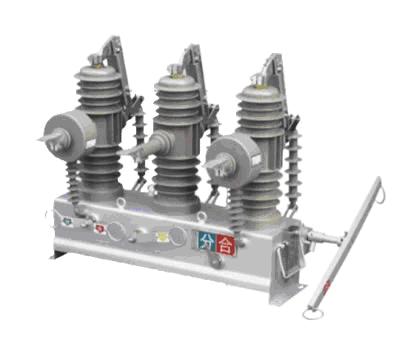

ZW32-12G型户外高压真空断路器—隔离开关组合电器

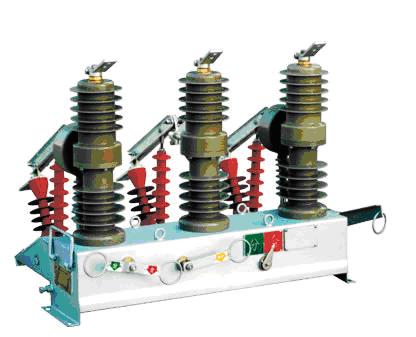

ZW32-12G型户外高压真空断路器—隔离开关组合电器

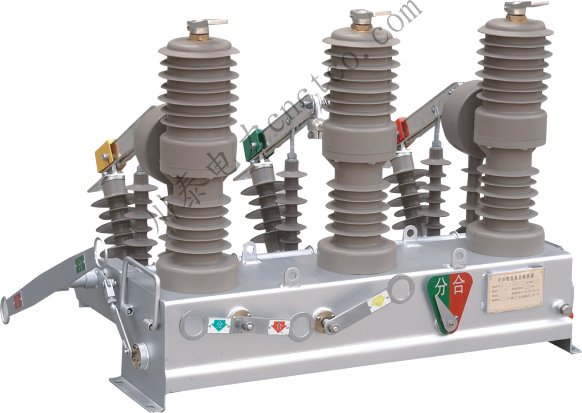

ZW32-12G型户外高压真空断路器—隔离开关组合电器

一、概述

    主要用途ZW32-12系列柱式户外真空高压断路器是三相交流50Hz,额定电压12KV的户外高压开关设备，适合于开断，关全城市或者农村配电系统的负 荷电流，过载电流和短路电流。

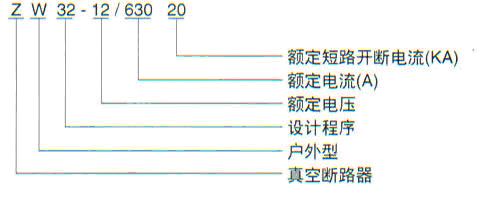

二、型号意义

ZW32-12G型户外高压真空断路器—隔离开关组合电器


三、主要技术参数


项目

单位

ZW32-12/T400-12.5

ZW32-12/T630-16

ZW32-12/T630-20

额定电压

KV

12

额定电流

A

400

630

630

额定短路开断电流

KA

12.5

16

20

额定短路关合电流（峰值）

31.5

40

50

额定峰值耐受电流

31.5

40

50

额定短路耐受电流

12.5

16

20

额定短路持续时间

S

4

额定绝
缘水平

雷电冲击耐压

Kv

相间、 对地75、 断口85

lmin工频耐压

相间、 对地42、 断口48





额定操作顺序


分-0.3s-合分-180s-合分（电动机构）

额定短路开断电流次数

次

30

机械寿命

10000

额定操作电压（分合线圈）

V

Dc220 110 Ac220 110

动静触头允许磨损厚度

mm

3

过电流脱扣器额定电流

A

5

电流互感器电流比


200/5 400/5 600/5

触头开柜

mm

9±1

角头超程

2±0.5

平均分闸速度

mm

1.2±0.3

平均合闸速度

0.6±0.2

分闸时间

m/s

30-60

合闸时间

20-40

合闸弹跳时间

≤2

三相分合闸同期性

≤2

每相回路直阻

ms

≤80

储能
电机



额定电压

V

-220



额定功率

W

200



储能时间

S

≤8

质量

kg

85

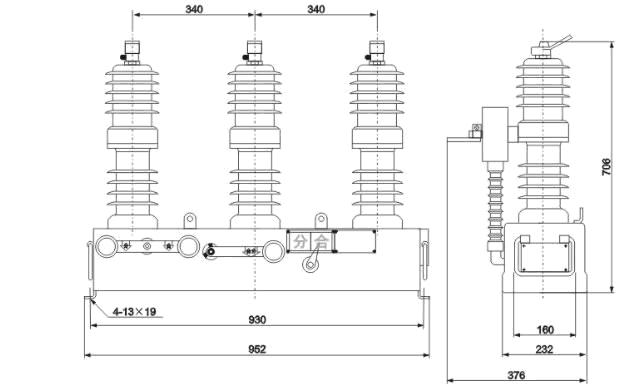

四、外形安装尺寸

ZW32-12G型户外高压真空断路器—隔离开关组合电器
