GN6-6/10T型户内隔离开关


一、概述

    GN8/6-6/10T型户内隔离开关指定为三相交流50周波(或60周波)户内装置之用。供户内高压设备在电压无负载时,切断与闭合线路之用.其使用条件如下:
(1)海拔高度不超过1000米:
(2)环境温度不高于+40℃,不低于-30℃:
(3)相对湿度不大于85%(+20℃)
注:当海拔高度超过1000米,或环境温度于+40℃,应遵守GB311-64"高压电气设备绝缘试验电压和试验方法"和GB763-74"交流高压电器在长期工作时的发热"等标准的规定使用此种隔离开关。


二、主要技术参数

离开关全型号

额定电压(千伏)

最大工作电压(千伏)

额定电流 安

极限通过电流

热稳定电流

峰值

有效值

1

5

10

GN6-6T/200GN8-6T/200I,II,III

6

6.9

200

25.5

14.7

14.7

10

7

GN6-6T/400GN8-6T/400I,II,III

6

6.9

400

40

25

30

11

10

GN6-6T/600GN8-6T/600I,II,III

6

6.9

600

52

30

30

20

14

GN6-10T/200GN8-10T/200I,II,III

10

11.5

200

25.5

24.7

14.7

10

7

GN6-10T/400GN8-10T/400I,II,III

10

11.5

400

40

25

30

14

10

GN6-10T/600GN8-10T/600I,II,III

10

11.5

600

52

30

30

20

14

GN6-10T/1000GN8-10T/1000I,II.III

10

11.5

1000

75

43

43

30

21

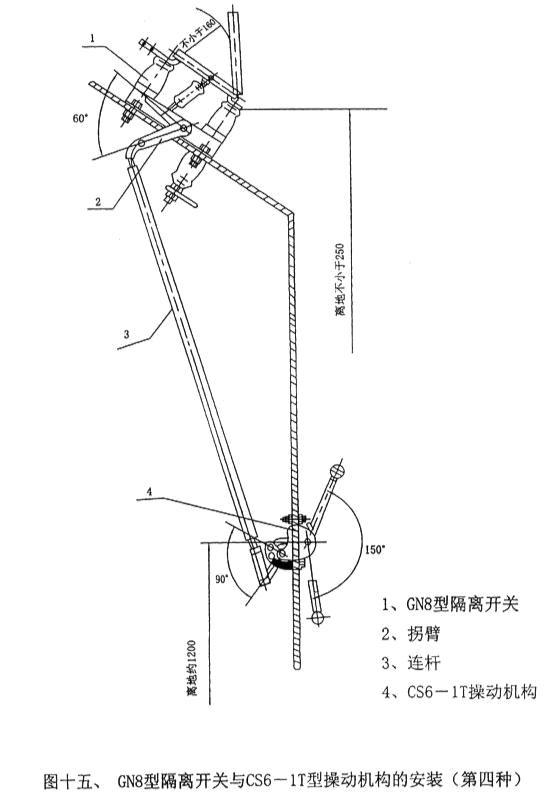

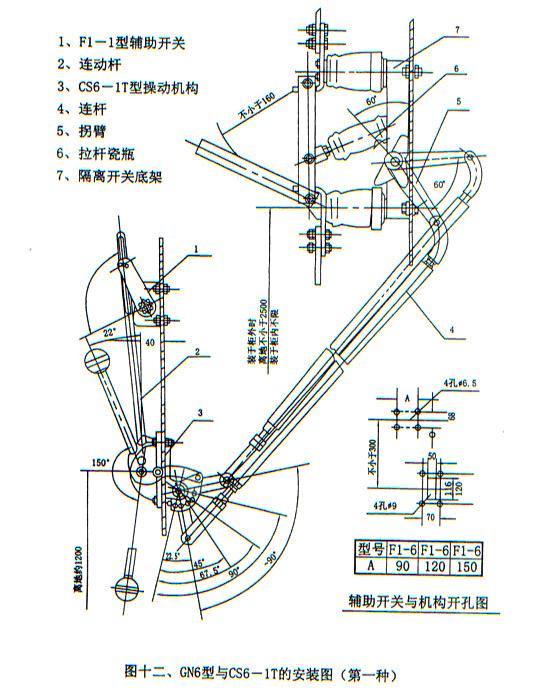

三、外形安装尺寸

隔离开关全型号

尺     寸(毫 米)

H

h

L

A1

A

CN6-6T/200

429

163

750

200

546

CN6-6T/400

433

167

750

200

546

CN6-6T/600

437

171

750

200

546

CN6-10T/200

449

183

850

250

646

CN6-10T/400

453

187

850

250

646

CN6-10T/600

457

191

850

250

646

CN8-6T/200Ⅰ、Ⅱ、Ⅲ

598

167

787

200

580

CN8-6T/400Ⅰ、Ⅱ、Ⅲ

608

169

787

200

580

CN8-6T/600Ⅰ、Ⅱ、Ⅲ

614

173

787

200

580

CN8-10T/200Ⅰ、Ⅱ、Ⅲ

638

187

887

250

680

CN8-10T/400Ⅰ、Ⅱ、Ⅲ

640

189

887

250

680

CN8-10T/600Ⅰ、Ⅱ、Ⅲ

654

193

887

250

680
