避雷器用热熔式、热爆式脱离器

避雷器用热熔式、热爆式脱离器

一、概述

    避雷器用脱离器是避雷器的一种附件，与避雷器串联使用。其目的是当避雷器出现异常故障时，利用避雷器中流过的工频短路电流让脱离器动作，使脱离器的接地端自动脱开，避雷器退出系统运行，防止事故进一步扩大，并给出故障避雷器以可见性的脱离标识，便于维护人员及时发现故障点进行维护和更换。当避雷器处于正常工作时，脱离器呈现交流导通状态且不影响系统原工作状态及避雷器的保护特性，保证了系统的正常运行，使避雷器真正达到了“免维护”的使用要求。由于脱离器的这一优异特性，在国外，如欧美、日本及东南亚地区，电网中运行的各类型避雷器，已较为普遍的配套使用了脱离器。随着我国电力建设的高速发展及对电力系统的安全要求，国内已在发电、电站、铁路、民航、通讯、矿山及其他一些重要的供电场所，也已逐步推广使用了脱离器。
    脱离器按使用原理和性能分为热熔式脱离器及热爆式脱离器，热熔式脱离器利用流过失效避雷器中的工频短路电流，使脱离器中含金熔片熔断来达到脱离目的。热爆式脱离器是利用流过失效避雷中的工频短路电流在脱离器中产生电弧，引爆热爆元件来达到脱离目的。
    公司脱离器生产所执行的标准为GB11032-200《交流无间隙金属氧化物避雷器》及IEC.C62《配电避雷器脱离器要求》。脱离器的使用环境要求与避雷器相同。

二、产品特点

    1、热爆式脱离器
    在我国电网中，35KV及以下电力系统多为中性点非有效接地系统，这与国外电网中性点直接有效接地系统不同，避雷器故障电流多为小电流，鉴于该特点并借鉴国外公司（如美国GE公司，瑞典ABB公司，德国西门子公司等知名公司）热爆式脱离器的优点，研制开发了RBT-3,RBT-4型高效新型脱离器，其有如下的特点：
    A、动作电流范围广：结合我国电网自身的特点，既可以在大的工频故障电流（>50A）下脱离，也可以在小的工频故障电流下（50mA）下脱离；
    B、脱离速度快：可与断路器的重合闸功能相配合，不仅适用于各种电压等级及各种类型的避雷器，也是用不同的接地系统（中性点有效接地系统及中性点非有效接地系统）。
    C、机械强度高、密封性能好：脱离器在未动作爆脱前机械强度高，密封性能好。RBT-3型拉伸强度>2000N，RBT-4型拉伸强度>4000N，RBT-3型脱离器可与35KV以下避雷器配套使用，RBT-4型脱离器可与35~220kv避雷器配套使用。
    E、便于安装和更换：脱离器采用螺纹式外置接口，与避雷器串接极为方便可靠，脱离器一旦动作更换非常方便，省时省力。

    2、热熔式脱离
    热熔式脱离器利用流过失效避雷器中的工频短路电流，使脱离器中的低温合金熔片熔断（熔开）来达到脱离目的，所以热熔式脱离器脱离时间较热爆式脱离器长，50mA~5A的脱离时间为0.8~1.9min。但热熔式脱离器脱离时，即不会产生爆炸响声，也无爆炸震动及爆炸碎片，对安装环境不产生任何影响。

三、参数及外形

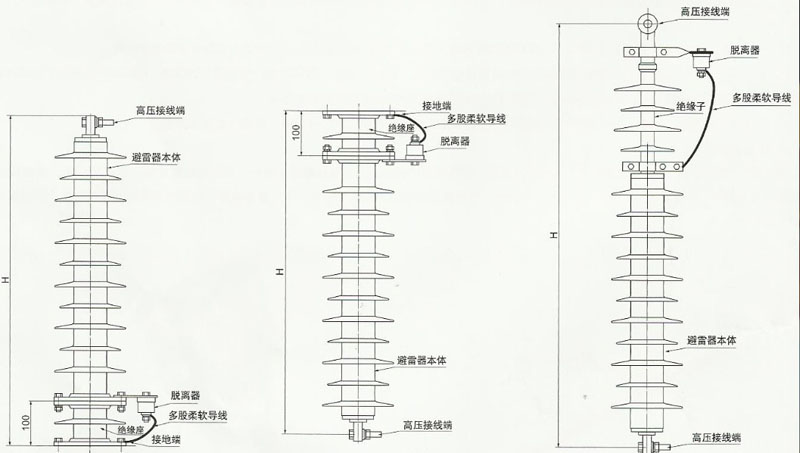

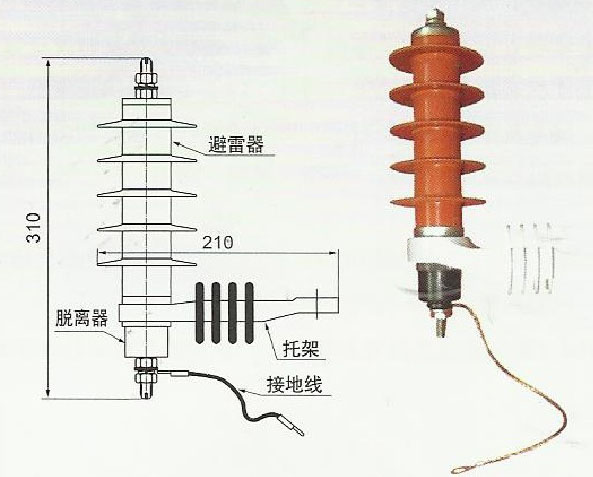

四、脱离器的使用、尺寸
