复合绝缘子

复合绝缘子

一、产品介绍

    复合绝缘子是由绝缘芯棒、硅棒胶伞套以及两端的连接金具三个部分组成。
　　绝缘芯棒是环氧树脂玻璃纤维引拔棒的简称，它是复合绝缘子的骨架，起着支撑伞套、内绝缘、联接两端金具，以及承受机械负荷等多重作用，具有很高的抗张强度，一般可达600Mpa以上，是普通钢材的2倍，瓷材料的5～8倍，并具有良好的介电性能和耐化学侵蚀性，还有良好的抗弯曲疲劳，抗蠕变和抗冲击性。硅橡胶伞套主要起着保护芯棒，遮挡雨雪，增大爬电距离和产品外绝缘的作用，是以高分子聚合物硅橡胶为基体，辅以阻燃剂，抗老化剂，偶联剂等填料经高温高压硫化而成，具有良好的憎水性和迁移性，以及良好的耐腐蚀，耐老化，电绝缘等性能。并且具有很高的污闪电压和耐碎性能，电压分布均匀，与瓷相比其在同等条件下闪络电压是瓷的2倍以上。
　　本公司生产的复合绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子最关键的问题----界面电气击穿。金具与芯棒的联接采用电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二段硫化工艺，延长了产品的使用寿命。先进的生产设备和制造工艺，齐全的检测设备及检测手段，保证了产品的各项技术指标均达到相关的国内和国际标准，成为高电压输变电线路的新一代绝缘子。

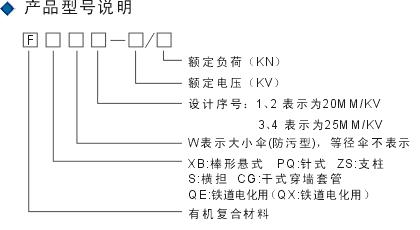

二、复合绝缘子产品类型

FXBW-----棒型悬式复合绝缘子
FPQ-----复合针式绝缘子
FZSW-----复合支柱绝缘子
FS-----复合横担绝缘子
FCGW-----复合干式穿墙套管
FQE（X）-----电气化铁道用复合绝缘子
FQJ-----电气化道用车顶复合绝缘子

三、使用条件

环境温度               -40℃~+40℃
海拔高度不超过         1500米
交流电源频率不超过     100HZ
最大风速不超过         35m/s
地震强度不超过         八级

四、产品的性能特点

    体积小，重量轻，是相同电压等级瓷绝缘子的1/5~1/9左右，便于运输和安装。
    复合绝缘子械强度高，结构可靠，性能稳定，安全运行裕度大，为线路和安全运行提供了保障。
    复合绝缘子的电气性能优越，硅橡胶伞肯有良好的憎水性和迁移性，耐污性能好，抗污闪能力强，能在重污秽地区安全运行，且不需要人工清扫，可免测零值维护。
    复合绝缘子具有耐酸、碱性，耐热老化和耐电性能力，密封性能好，能确保其内绝缘不受潮等特点。
    复合绝缘子的抗脆性能好，防震力度强，不会发生脆断事故。
    复合绝缘子具有可换性，能与瓷等绝缘子与互换使用。

五、金具压接监控技术

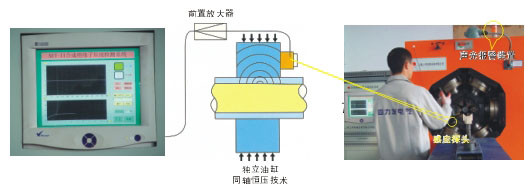

    金具压接过程采用声发射探测技术监测，此技术以前只用于航天航空领域的科研试验，其灵敏度可分辨几根玻璃纤维的断裂，并有声光报警器装置确保压接质量万无一失。并采用先进的同轴恒压技术，与行程定位控制相比，能克服因金具大小误差造成的压接质量不稳定，是目前较为先进的压接方法。

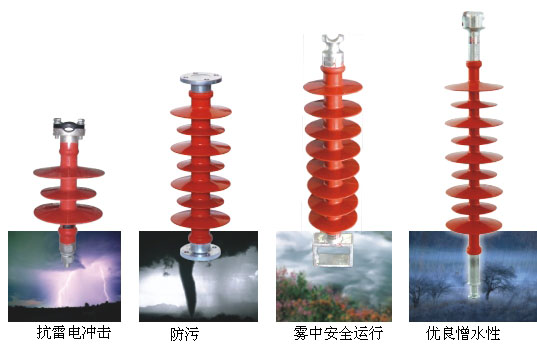

六、优越的伞套特性

    优良的硅橡胶配方，先进的一次性成型技术和二次硫化工艺，使产品与传统的陶瓷绝缘子相比具有不可替代的优越性。
