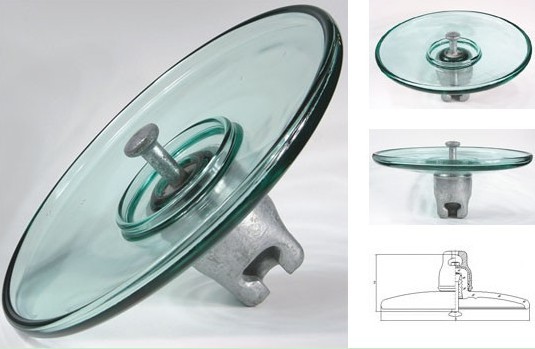

LXAP-70/120空气动力型盘形悬式玻璃绝缘子

通用代号

U70BP/146M

U100BP/127M

U120BP/127M

U120BP/146M

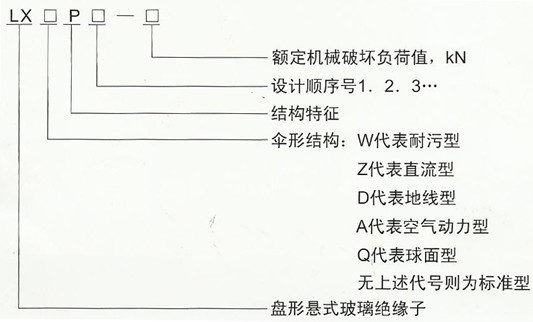

电气绝缘子型号

LXAP-70

LXAP-100

LXAP₁-120

LXAP-120

( mm )公称直径 D

380

380

380

380

( mm )结构高度 H

146

127

127

146

( mm )公称爬电距离 L

365

365

365

365

( mm )联接型式

16

16

16

16

( kN )机械破坏负荷

70

70

70

70

( kN )逐个拉伸负荷试验

35

35

35

35

( kV )工频湿耐受电压

45

45

45

45

( kV )雷电冲击耐受电压

90

90

90

90

( P.U )冲击击穿电压

2.8

2.8

2.8

2.8

( kV )工频击穿电压

130

130

130

130

( µV )无线电干扰 ( 10kV,1MHz)

50

50

50

50

( kV )可见电晕 脚 / 帽

18/22

18/22

18/22

18/22

工频电弧试验

0.12s/20kA

0.12s/20kA

0.12s/20kA

0.12s/20kA

( kg )绝缘子单片净重

5.3

5.2

5.3

5.4
