LXDP-70/100地线型盘形悬式玻璃绝缘子

通用代号

U70C/200

U70CN/200

U100C/200

U100CN/200

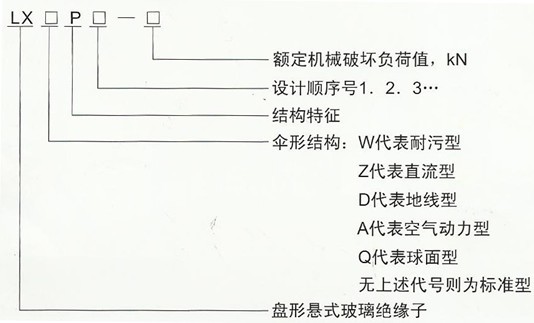

电气绝缘子型号

LXDP-70C

LXDP-70CN

LXDP-100C

LXDP-100CN

( mm )公称直径 D

200

200

200

200

( mm )结构高度 H

210

210

210

210

( mm )公称爬电距离 L

220

220

220

220

( kN )机械破坏负荷

70

70

70

70

( kV )工频击穿电压

130

130

130

130

( kV )20mm间隙工频放电电压上限值

30

30

30

30

( kV )20mm间隙工频放电电压下限值

8

8

8

8

( kV )15mm间隙2500V熄弧能力感性电流

35

35

35

35

( kV )15mm间隙2500V熄弧能力容性电流

20

20

20

20

( kA )电极耐弧能力（不小于）工频电流

10

10

10

10

( s )电极耐弧能力（不小于）时间

0.2

0.2

0.2

0.2

电极耐弧能力（不小于）次数

2

2

2

2

( kg )绝缘子单片净重

4.5

4.5

4.5

4.5
