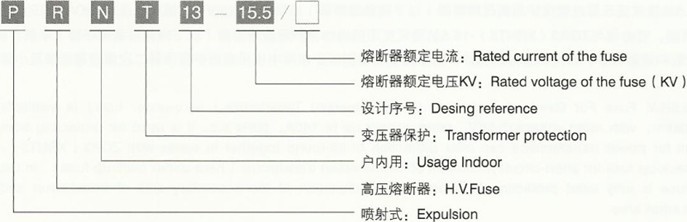

1、PRNT油浸式变压器过载保护用高压熔断器适用于交流50Hz，额定电压15.5KV,额定电流140A的高压户内电力系统，它必须与油浸式变压器短路保护后备熔断器串联才能组成作为电力变压器的过载和短路保护，即提供全范围保护。PRNT在全范围保护作用中仅用来保护变压器二次侧短路故障及小范围的故障电流。
2、电流型熔丝是配电系统油浸式箱变过流保护装置的一个主要配件，用于隔离故障电流保护配电设备，或隔离故障设备保护电力系统。可用于不大于500KVA的单相变压器、自保护变压器或其他配电设备。也可用于不大于1500KVA的三相变压器。

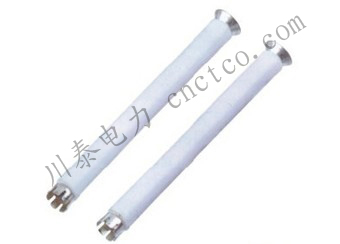

3、双敏熔丝是用于配电系统中油浸式箱变过流保护的一个主要配件，用于插入式熔断器并与后备保护熔断器（即ELSP）配 合使用，构成“双熔丝保护”方案。双敏熔丝从电流和温度两方面对变压器低压侧故障或过载进行保护，可以防止由于过载 或环境温度所导致的变压器长期升温。双敏熔丝装于插入式熔断器内，更换熔丝方便，安装方式简单，运行可靠，因此广泛 用于美式箱变的高压侧保护。

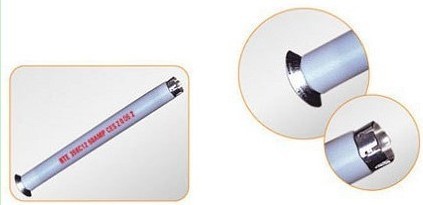

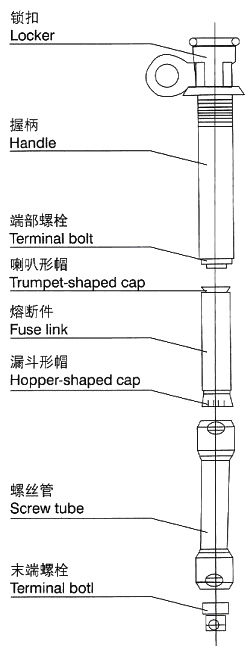

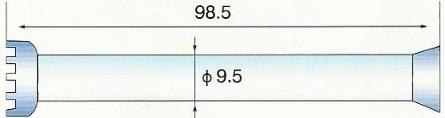

熔断器为插杆式结构。它由熔断件、底座、手柄组成，熔断件帽的一端为喇叭形，另一端为漏斗形。熔断件插入手柄中的螺丝管内，喇叭形帽端与手柄的握柄部分通过螺纹可靠接触。漏斗形帽通过展平帽的上端与螺丝管接触良好，用末端螺栓加以固定。手柄插入底座，转动手柄的锁扣，锁住熔断器。
|
额定电压kv |
高电压kv |
熔断器额定电流A |
|
熔体额定电流A：6.3、10、16、25、40、50、63、100、140 |
使用环境：变压器油中 |
|
|
额定大开断电流KA：不大于2.5 |
||
1.打开手柄上的锁扣，从底座中拔出手柄；
2.用扳手旋松手柄中螺丝管和末端螺栓；
3.松开螺丝管和末端螺栓；
4.把熔断件插入螺丝管内；
5.熔断件的喇叭形帽必须装在螺丝管和握柄之间；
6.用扳手固定握柄，扭矩约5.6-7.9N.m。
7.展开熔断件漏斗形帽。
8.用一个扳手卡住螺丝管端部螺栓，用另一个扳手旋紧末端螺栓，扭矩约5.6-7.9N.m。
9.把手柄插入底座，转动手柄的锁扣，锁住熔断器。
1.熔断器手柄插入底座应用力插到位，压紧并旋转锁扣使手柄在锁住位置时确保不锈钢垫圈在熔断器管的肩节处，以保证箱变全密封，不进潮气。

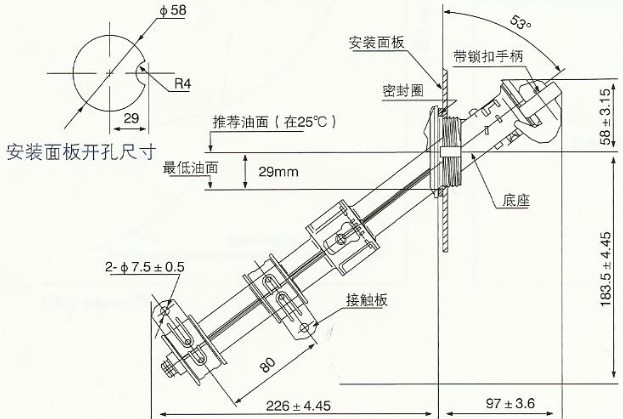

2.当熔断器装在油箱内，油箱内的油面应在图3所示的范围内。
3.当熔断器动作后需要更换熔断件，打开手柄上的锁扣，转动手柄90°，以消除密封垫圈和外管间的粘附作用，拔出手柄。
4.当熔断件熔断后，必须换上型号和规格等参数相同的新熔断件，切勿以其它器件代替。
5.对三相安装的熔断器，除非已肯定仅其中一只承担过故障电流，否则即使一只熔断器动作，其它两只均应更换。
6.熔断器的开断会引起油的变质、污染和炭化。
|
美式箱变容量（KVA） |
相应后备熔断器额定电流（A） |
限流保护熔断器（双敏熔丝（A） |
低压出线导电杆（低压端子（A） |
|
50KVA |
31.5 |
6.3 |
400 |
|
80KVA |
31.5 |
10 |
400 |
|
100KVA |
40 |
10 |
400 |
|
160KVA |
50 |
16 |
400 |
|
200KVA |
63 |
20 |
400 |
|
250KVA |
80 |
25 |
630 |
|
315KVA |
100 |
25 |
630 |
|
400KVA |
100 |
40 |
630 |
|
500KVA |
125 |
50 |
800 |
|
630KVA |
150 |
63 |
1000 |
|
800KVA |
175 |
80 |
1600 |
|
1000KVA |
200 |
100 |
1600 |
