产品详情

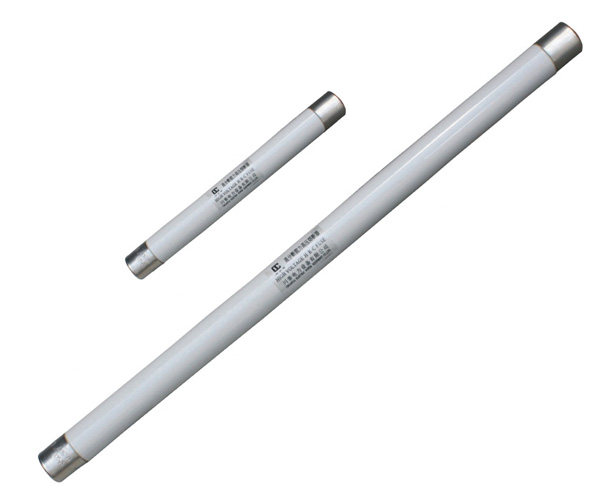

 高压互感器保护用高压限流熔断器XRNP

一、概述

        本产品适用于户内交流50Hz,额定电压3.6-40.5KV系统作为电压互感器的过载及短路保护之用。(通过了高压电器质量监督检测中心型式试验,产品符合GB15166.2和IEC282-1)。

二、特点

1、分断能力高,开断电流可达63KV。
2、功耗小、升温低。
3、动作特别快,安一秒特性要比目前生产的同类产品动作快,例如额定电流100A的熔断体,通以1000A预期电流,弧前时间不超0.1S。
4、安-秒特性误差小于±10%。
5、配有弹簧式撞击器,该撞击器具有接触面大,压强小等有点。因此,在推动开关联动锁动作时,不会产生将开关与撞针接触面打碎或击穿的情况发生。
6、规格标准化。
7、有较大的限流作用。
8、产品性能符合GB15166.2标准及IEC60282-1标准。
9、能可靠开断最小开断电流至额定开断电流之间的任何故障电流。另外,还可根据用户需求,生产各类非标准产品。

三、产品型号说明

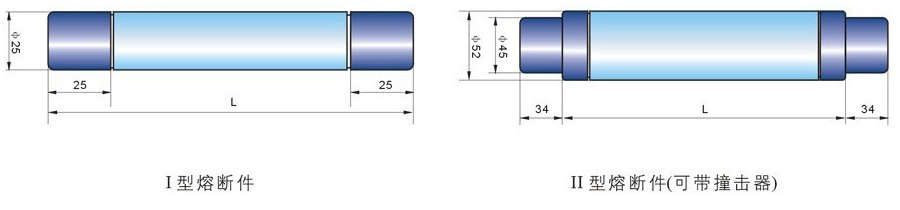

四、技术参数及尺寸图




3.6/40.5KvI)型熔断件(d=φ25mm

型号

额定电压KV

额定电流A

长度L(mm)

额定开断电流KA

XRNP1

3.6

7.2

12

0.2

195

50

0.3

0.5

1

2

3.15

4

XRNP1

24

0.2

354

0.3

0.5

1

2

3.15

XRNP1

40.5

0.2

465

0.3

0.5

1

2

3.15

3.6/40.5Kv(Ⅱ)型熔断件(d=φ51mm

型号

额定电压KV

额定电流A

长度L(mm)

额定开断电流KA

XRNP2

3.6

7.2

12

0.5

192

50

1

2

3.15

5

7.5

10

XRNP2

24

0.5

367

1

2

3.15

5

7.5

XRNP2

40.5

0.5

442

1

2

3.15

5

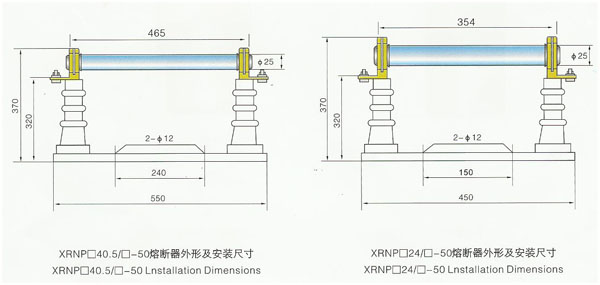

五、外形及安装尺寸
