FCGW/FCWB10-12KV(400-1600A)高压复合穿墙套管

FCGW/FCWB10-12KV(400-1600A)高压复合穿墙套管

一、穿墙套管使用范围与特点

      本系列产品为户外-户内型，适用于额定电压未10KV~12KV、20KV~24KV、35~40.5KV，频率15~60Hz的三相交流系统电站和变电所的配电装置。安装地点环境温度为-40℃~40℃，海拔高度不超过1000m。本产品适用于水平安装。
      本系列产品依据Q/GND-JD05-2003进行生产，并复合GB/T12944.1-1991，GB/T12944.2-1991及J85892-1991的相关规定。

二、产品型号说明：

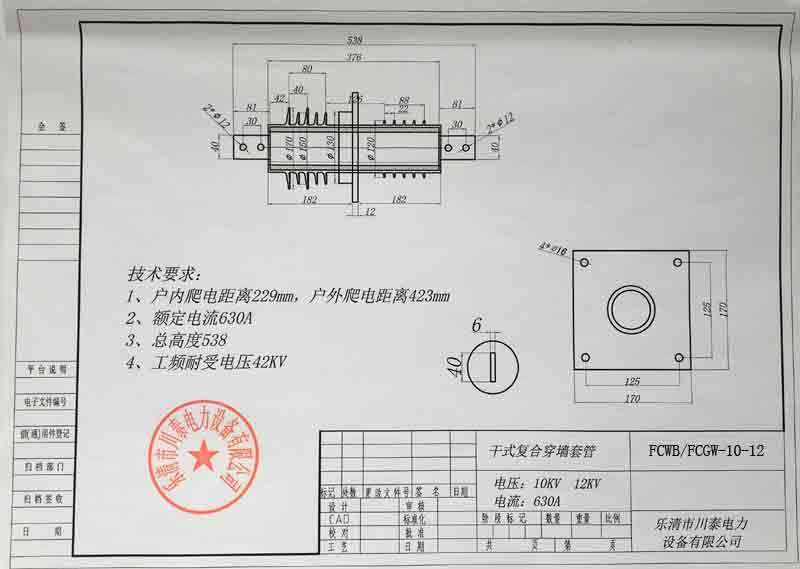

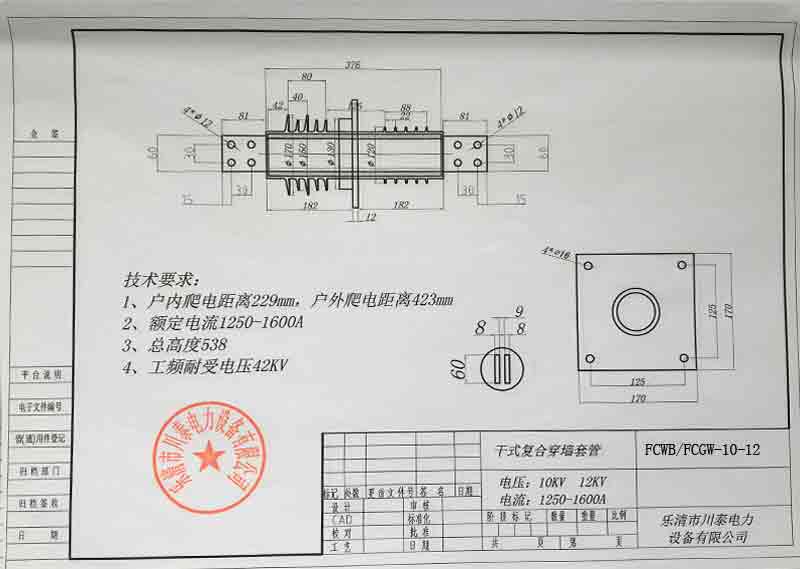

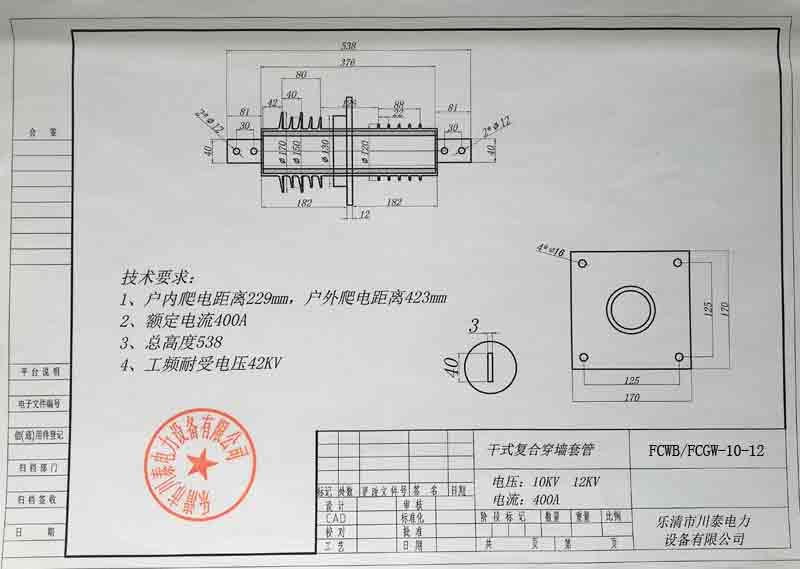

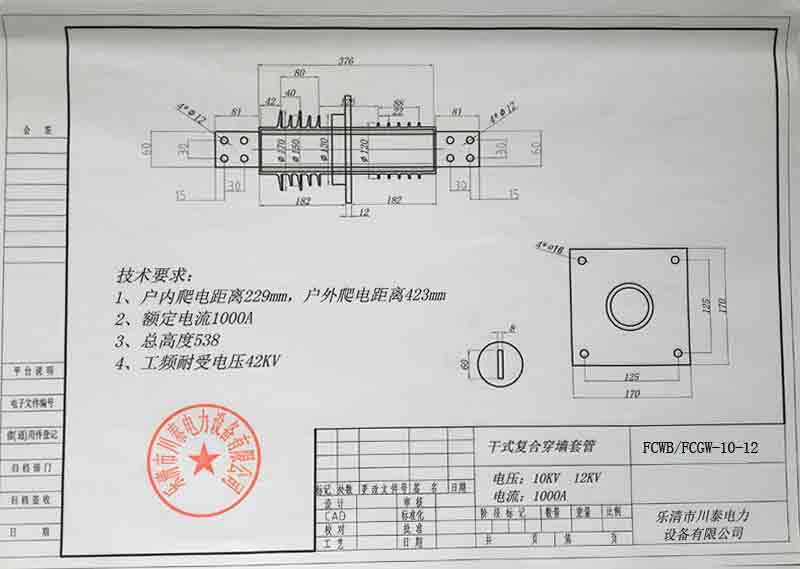

三、 结构及性能

      复合传墙套管由圆筒导杆和紧包导杆的环氧纤层、中间法兰、及包封环氧玻纤层的硅橡胶护套和伞裙组成，中间法兰区域进行了电场均匀处理。
