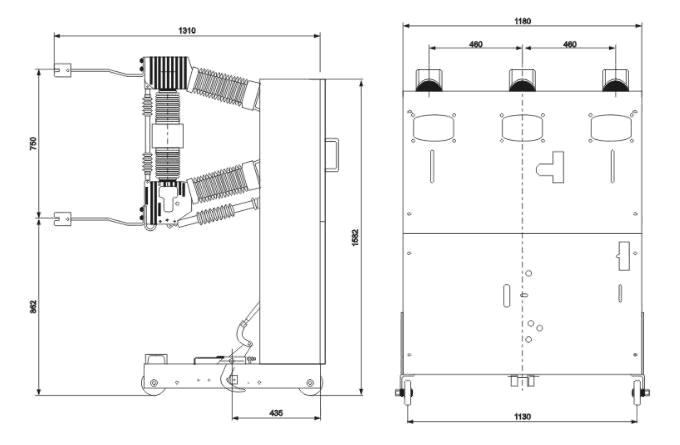

ZN23-40.5G系列车式高压真空断路器

一、概述

    ZN23-40.5G系列车式高压真空断路器（以下简称断路器）为额定电压40.5kv、三相交流50Hz的户内高压电器设备，适用于工矿企业、变电站等输配电系统，作控制和保护开关；尤其适用于冶金、电弧炼钢等需频繁操作的行业，作为控制和保护设备。
    本产品符合G1984-789《交流真空断路器》的标准。
    本断路器为手车式，结构合理，维护简便，使用安全可靠。配用CD10Ⅱ型电磁操动机构或CT19Ⅱ型弹簧操动机构。

二、主要技术参数

项目		单位	数据
额定电压		Kv	40.5
额定绝缘水平	1min工频耐压	KV	185
	雷电冲击耐压（峰值）
额定频率		Hz	50
额定电流		A	1250/1600/2000
额定短路开断电流		KA	20/25/31.5
额定端丽耐受电流		KA	20/25/31.5
额定峰值耐受电流		KA	50/63/80
额定短路持续时间		S	4
额定关合电流		KA	50/63/80
额定操作顺序			分-0.3-合分-180s-合分
合闸时间		ms	≤75
分闸时间		ms	≤60
额定短路开断电流开断次数		次	20
机械寿命		次	1000
